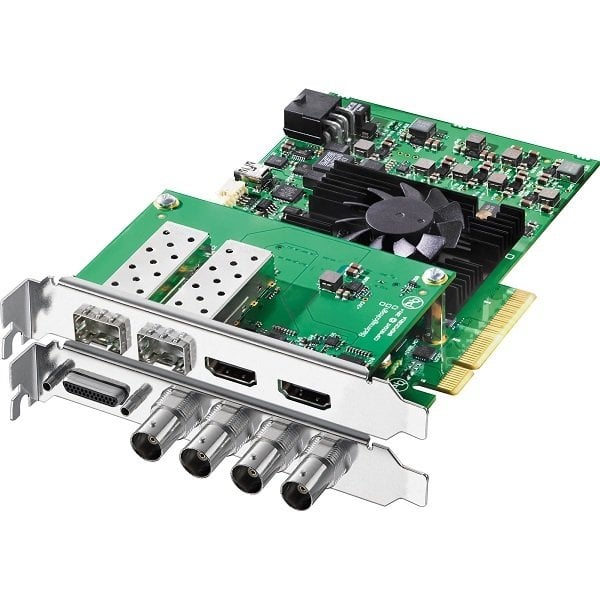

DeckLink 4K Extreme 12G

Видеовходы SDI: 2 x 12 Гбит/с SD/HD/2K/4K. Поддерживает одинарную/двойную связь 4:2:2/4:4:4. Переключение между 2D/3D.

Видеовыходы SDI: 2 x 12 Гбит/с SD/HD/2K/4K. Поддерживает одинарную/двойную связь 4:2:2/4:4:4. Переключение между 2D/3D.

Аналоговые видеовходы: 1 компонентный YUV на 3 разъемах BNC с возможностью переключения на S-Video или композитный компонентный вход с поддержкой HD и SD.

Аналоговые видеовыходы: 1 компонентный YUV на 3 разъемах BNC с возможностью переключения на S-Video и композитный компонентный выход с поддержкой HD и SD.

Аналоговые аудиовходы: 2 канала профессионального сбалансированного аналогового звука через разъемы XLR.

Аналоговые аудиовыходы: 2 канала профессионального сбалансированного аналогового звука через разъемы XLR.

Волоконно-оптические входы/выходы (дополнительно): 2 оптоволоконных порта 12 Гбит/с.

Аудиовходы AES/EBU: 2-канальный несбалансированный звук с преобразователем частоты дискретизации.

Аудиовыходы AES/EBU: 2 канала, несбалансированные.

Аудиовходы SDI: 16 каналов со встроенными форматами SD/HD/2K/4K.

Аудиовыходы SDI: 16 каналов со встроенными форматами SD/HD/2K/4K.

Видеовходы HDMI: разъем HDMI типа A с поддержкой 2160p60.

Видеовыходы HDMI: разъем HDMI типа A с поддержкой 2160p60.

Аудиовходы HDMI: 8 каналов со встроенными форматами SD/HD/4K.

Аудиовыходы HDMI: 8 каналов со встроенными форматами SD/HD/4K.

Вход синхронизации: Tri-Sync или Black Burst.

Управление устройством: Порт управления декой RS422, совместимый с Sony™. Реверсивные последовательные порты TxRx под программным управлением.

Компьютерный интерфейс: 8-канальный PCI Express 2-го поколения, совместимый с 8- и 16-канальными слотами PCI Express с мезонинной картой HDMI или SDI.

Стандарты: Стандарты видео SD 525i59.94 NTSC, 625i50 PAL

HD Video Standards: 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i9450, 1080i59. , 1080i60

Стандарты видео 2K (только SDI): 2K DCI 23,98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23,98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Стандарты видео Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60

Стандарты видео 4K: 4K DCI 23,98p, 4K DCI 24p, 4K DCI 25p (25p только через SDI)

3D Video STANDARDS SDI: 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080psf23.98, 1080psf24, 1080psf25, 1080psf29.97, 1080psf24, 1080psf25, 1080psf29.97, 1080psf24, 1080psf25, 1080psf29.97, 1080psf24, 1080psf25, 1080psf29.97, 1080psf24, 1080psf25, 1080psf29.97, 1080psf24, 1080psf25, 1080psf29.97, 1080psf24. DCI 24p, 2K DCI 25p 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Стандарты 3D-видео HDMI: 720p50, 720p59,94, 720p60 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080i50, 1080i59,94, 1080i60

Совместимость с SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 435, SMPTE 2081, SMPTE 2082, ITU-R BT.656 и ITU-R BT.601.

Поддержка метаданных SDI: RP 188/SMPTE 12M-2 и субтитры.

Аудиосэмплирование: Стандартная телевизионная частота дискретизации 48 кГц при 24 битах.

Выборка видео SDI: 4:2:2, 4:4:4

Точность цвета SDI: 8, 10, 12-бит RGB 4:4:4 во всех режимах до UHD 30p и 8, 10-бит YUV 4:2:2 во всех режимах

Цветовое пространство: REC 601, REC 709, REC 2020

Поддержка HDR: упаковка метаданных HDR, характеристики передачи HLG и PQ. (HDMI поддерживает только статические метаданные HDR)

Поддержка HDR: метаупаковка HDR, функции передачи HLG и PQ. (HDMI поддерживает только статические метаданные HDR)

Сэмплирование видео HDMI: 4:4:4, 4:2:2 и 4:2:0

Цветочувствительность HDMI: 8, 10 и 12 бит (глубокий цвет).

Конфигурация HDMI: HDMI 2.0b поддерживает Deep Color и HDR. Он автоматически настраивается с экраном, к которому подключен.

Поддержка нескольких скоростей: видеосоединения HDMI и SDI могут переключаться между SD/HD/2K и 4K. Компонентные аналоговые видеосоединения могут переключаться между SD и HD.
