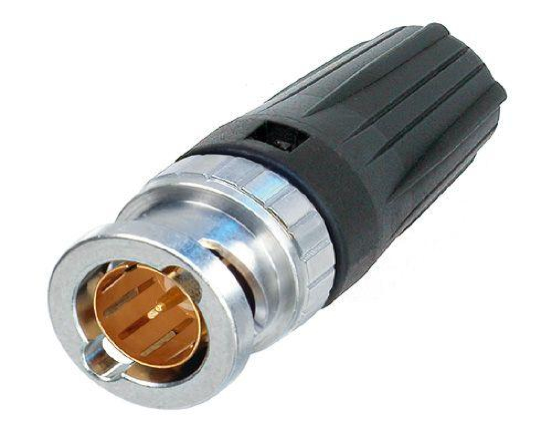

Neutrik NNBNC75BWU13- Bnc Video Konnektör
NBNC75BWU13- Видеоразъем BNC
Тип подключения BNC 75 Ом
электрический
Контактное сопротивление ≤ 3 мОм (внутреннее)
Контактное сопротивление ≤ 2 мОм (внешнее)
Диэлектрическая прочность 1,5 кВ постоянного тока
Внутреннее сопротивление 75 Ом
Сопротивление изоляции > 5 ГОм
Номинальное напряжение <50 В
КСВ ≤1,050 /> 32 дБ до 1 ГГц
≤1,065 /> 30 дБ до 2 ГГц
≤1,100 /> 26 дБ до 3 ГГц
механический
Кабель НД 7,3 мм
Удержание троса > 30 Н (центр)
Размер обжима 7.36 Шестигранный обжим (экран) в соотв. МИЛ22520/5-41(А)
Размер обжима (штифт) 1,6 Квадратный обжим (штифт) в соотв. IEC 60803 (название модели 2)
Усилие вставки <25 Н
Срок службы > 1000 циклов сопряжения
размер кабеля
Устройство зависает Байонет
Крепление кабеля Обжимной кожух
Материал
Контакты Латунь (CuZn35Pb2), 0,2 мкм AuCo (центральный контакт)
Добавить ПТФЭ
Рис в скорлупе (CuZn39Pb3)
Покрытие корпуса Optalloy®
Относящийся к окружающей среде
Диапазон температур от -30 °C до +85 °C
Скручиваемость контактов соответствует IEC 60803 и IEC 60352-2
