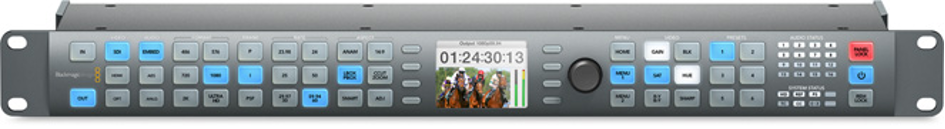

Теранекс АВ

Teranex AV был специально разработан с новыми функциями для ваших рабочих процессов вещания и постпродакшна, а также для прямых трансляций и профессиональных настроек AV. Благодаря запатентованным алгоритмам Teranex и легендарному качеству изображения вы получаете 1089 повышающих, понижающих, перекрестных и стандартных преобразований во всех форматах вплоть до 2160p60. Teranex AV предлагает низкую задержку и оснащен жестким диском для добавления логотипов и графики, стоп-кадра и генерации эталонного сигнала. Вы получаете профессиональные соединения 12G-SDI и Quad SDI, которые можно использовать одновременно, потребительский HiFi, аудио XLR, входы HDMI, петли и выходы и многое другое. На задней панели устройства есть даже металлические скобы для предотвращения повреждения кабелей и соединений при установке в ограниченном пространстве.

Ссылки

SDI-видеовходы

1x BNC (IN A) — 10-битные SD, HD, 2K, 3G HD A и B уровней, автоматическое переключение 6G и 12G Ultra HD.

1x BNC (IN B) — 10-битные SD, HD, 2K, 3G HD A и B уровней, автоматическое переключение 6G и 12G Ultra HD. Его можно использовать в качестве второго входа для двухканального входа для 4:2:2 3G или 6G Ultra HD.

Входные видеосигналы SDI

1x BNC (IN A Loop) — перетактированный, 10-битный SD, HD, 2K, 3G HD, 6G и 12G Ultra HD с автоматическим переключением.

1x BNC (IN B Loop) — перетактированный, 10-битный SD, HD, 2K, 3G HD, 6G и 12G Ultra HD с автоматическим переключением.

SDI-видеовыходы

1x BNC (OUT A) — 10-битные SD, HD, 2K, 3G HD A и B уровней, автоматическое переключение 6G и 12G Ultra HD.

1x BNC (ВЫХОД B) — 10-битные SD, HD, 2K, 3G HD A и B уровней, автоматическое переключение 6G и 12G Ultra HD. 4:2:2 можно использовать как двухканальный выход для 3G или 6G Ultra HD.

Четыре видеовыхода SDI

4x BNC (каналы A, B, C, D) — 10-битный 3G-SDI Quad Link или Quad HD Split для Ultra HD p50/59,94/60; 10-битный 1.5G-SDI Quad HD Split для Ultra HD p23/24/25/29/30. Для других выходных форматов эти разъемы обеспечивают четыре мультиплексированных выхода SDI.

Видеовходы HDMI

1 разъем HDMI 2.0 типа A. YUV или RGB, автоматический переключатель.

Видеовходы HDMI

1 разъем HDMI 2.0 типа A. Цикл активного входа.

Видеовыходы HDMI

1 разъем HDMI 2.0 типа A. YUV или RGB по выбору пользователя.

Аудиовходы SDI

16 каналов в SD, HD, 3G HD, 2K и Ultra HD.

Аудиовыходы SDI

16 каналов в SD, HD, 3G HD, 2K и Ultra HD.

Аудиовходы HDMI

8 каналов в SD, HD, 3G HD, 2K и Ultra HD.

Аудиовыходы HDMI

8 каналов в SD, HD, 3G HD, 2K и Ultra HD.

Оптоволоконное соединение (дополнительно)

1 разъем SFP SMPTE для оптического волокна.

Оптоволоконные видеовходы

1x 10 бит SD, HD, 3G HD, 2K, автоматический переключатель Ultra HD.

Волоконно-оптические видеовыходы

1x 10 бит SD, HD, 3G HD, 2K, автоматический переключатель Ultra HD.

Оптоволоконные аудиовходы

16 каналов в SD, HD, 3G HD, 2K и Ultra HD.

Волоконно-оптические аудиовыходы

16 каналов в SD, HD, 3G HD, 2K и Ultra HD.

Аналоговые аудиовходы

2x XLR — 2 канала профессионального сбалансированного аналогового звука (XLR используются вместе с входами AES/EBU).
2x RCA — несимметричный аналоговый звук на разъемах RCA для бытовой техники.

Цифровые аудиовходы AES/EBU

2x XLR — 2 пары (4 канала) профессионального балансного цифрового звука 110 Ом (XLR используются совместно с аналоговыми входами)

Встроенная поддержка Dolby®

Dolby® AC-3 проходит при всех преобразованиях. Доступна сквозная передача Dolby® E, за исключением преобразования частоты кадров видео.

Ввод временного кода

Поддержка VITC/ATC. Нет поддержки LTC.

Выходы временного кода

Поддержка VITC/ATC. Нет поддержки LTC.

Поддержка нескольких скоростей

SDI-соединения; Он может переключаться между стандартным разрешением, высоким разрешением и Ultra HD. СДИ; Переключение между SDI стандартной четкости 270 Мбит/с, HD-SDI 1,5 Гбит/с и 2K SDI, 3G HD, 6G и 12G Ultra HD.

Справочная запись

1x BNC — Black Burst в SD или трехуровневая синхронизация в HD.

Справочный вывод

1x BNC — внутренний эталонный генератор, выдающий сигнал Blackburst или трехуровневую синхронизацию с текущей выходной частотой кадров.

Компьютерный интерфейс

1 порт USB type-C для обновления программного обеспечения. 1 x RJ45 Gigabit Ethernet для удаленного управления и настройки.

Интерфейс процессора

ЖК-дисплей с подсветкой кнопок, светодиодами состояния и простыми в использовании экранными меню.

стандарты

Стандарты SD-видео

525i59,94 NTSC, 625i50 PAL

Стандарты HD-видео 1.5G-SDI

720p50, 720p59,94, 720p60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59,94, 1080i60

Стандарты HD-видео 3G-SDI

1080p50, 1080p59,94, 1080p60 уровни A и B

Стандарты видео 2K

2K DCI 23,98p, 2K DCI 24p
2К ДКИ 23.98ПсФ, 2К ДКИ 24ПсФ

Стандарты видео Ultra HD

2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60

SDI-совместимость

СМПТЭ 259М, СМПТЭ 292М, СМПТЭ 296М, СМПТЭ 372М, СМПТЭ 425М

Поддержка метаданных SDI

Поддержка VITC/ATC, SMPTE 12M. Поддержка индексирования видео, включая WSS, RP186 и AFD, SMPTE 2016. Поддержка скрытых субтитров 608 и 708, SMPTE 334M и 608 и 708, SMPTE 334M.

Сэмплирование звука

Стандартная телевизионная частота дискретизации 48 кГц и 24-битное HD, 20-битное SD.

Выборка видео

4:2:2

Точность цвета

10-битный

Цветовая схема

РЕК 601, РЕК 709

Стандарты видео SDI

525 NTSC, 625 PAL, 720HD, 1080HD, 2K DCI и Ultra HD 3840 x 2160.

Цветовая чувствительность HDMI

4:2:2 10 бит

Защищено от копирования

Вход HDMI не может захватывать изображения с источников HDMI, защищенных от копирования. Всегда проверяйте право собственности на авторские права перед захватом изображений или распространением контента.
