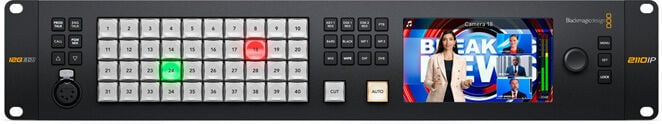

ATEM Monitoring Rack Panel 40
Blackmagic Design ATEM Monitoring Rack Panel 40
Blackmagic Design ATEM Monitoring Rack Panel 40, profesyonel canlı yayın ve IP tabanlı prodüksiyon sistemleri için geliştirilen, 2RU raf tipi ATEM kontrol paneli ve video dönüştürücü çözümüdür. Yerel bir ATEM görüntü mikserini kontrol etmek için 40 fiziksel buton sunarken, geniş 5 inç dahili LCD ekranı sayesinde video sinyalinin doğrudan ekipman rafı üzerinden izlenmesine olanak tanır.
İki adet yedekli 10G Ethernet SMPTE ST 2110 bağlantısına sahip olan ATEM Monitoring Rack Panel 40, IP video sinyalini 2 adet 12G-SDI ve 1 adet HDMI çıkışına dönüştürür. SMPTE ST 2022-7 yedeklilik desteği, NMOS kontrolü, talkback bağlantısı ve çift güç girişiyle profesyonel yayın merkezleri ve kritik canlı prodüksiyon sistemleri için güçlü bir monitoring ve kontrol çözümü sunar.
ATEM Monitoring Rack Panel 40 Öne Çıkan Özellikleri
- 2RU raf tipi profesyonel tasarım
- ATEM görüntü mikseri kontrolü için 40 fiziksel buton
- 5 inç geniş dahili LCD ekran
- 2 adet 10G Ethernet SMPTE ST 2110 bağlantısı
- SMPTE ST 2022-7 yedekli IP iletim desteği
- 2 adet 12G-SDI video çıkışı
- 1 adet HDMI 2.0 video çıkışı
- 5 pin XLR talkback bağlantısı
- 1G Ethernet üzerinden ATEM ve NMOS kontrolü
- 16 kanal gömülü IP ve SDI ses desteği
- USB-C üzerinden kurulum ve yazılım güncelleme
- Çift IEC C14 güç girişi
Profesyonel SMPTE ST 2110 IP Monitoring
ATEM Monitoring Rack Panel 40, yeni nesil SMPTE ST 2110 IP yayın altyapıları için geliştirilmiştir. Cihazda bulunan iki adet 10G RJ45 Ethernet bağlantısı üzerinden profesyonel IP video ve ses sinyalleri alınabilir.
İki ayrı SMPTE 2110 ağı üzerinden SMPTE ST 2022-7 uyumlu yedekli iletim desteği sunması, canlı yayın gibi kesintisiz çalışma gerektiren profesyonel ortamlarda daha güvenilir bir altyapı oluşturulmasına yardımcı olur.
40 Butonlu ATEM Görüntü Mikseri Kontrolü
Ön panelde bulunan 40 fiziksel kontrol butonu, yerel bir ATEM canlı yapım görüntü mikserinin doğrudan rack üzerinden kontrol edilmesini sağlar. Geniş kontrol yüzeyi, özellikle daha fazla kaynağın kullanıldığı büyük canlı prodüksiyon sistemlerinde hızlı ve pratik kullanım avantajı sunar.
Bu yapı sayesinde ATEM Monitoring Rack Panel 40, yalnızca bir IP video dönüştürücü değil, aynı zamanda profesyonel bir ATEM rack kontrol paneli olarak görev yapar.
5 İnç Dahili LCD ile Video Monitoring
ATEM Monitoring Rack Panel 40'ın en dikkat çekici özelliklerinden biri 5 inç dahili LCD ekranıdır. Geniş ekran sayesinde alınan video sinyali doğrudan cihaz üzerinden izlenebilir.
Özellikle yayın merkezleri, OB araçları ve teknik ekipman odalarında rack üzerinde çalışırken ayrı bir monitöre ihtiyaç duymadan video sinyalinin hızlı şekilde kontrol edilmesini sağlar.
12G-SDI ve HDMI Video Çıkışları
SMPTE ST 2110 üzerinden alınan IP video sinyali, cihaz tarafından geleneksel profesyonel video bağlantılarına dönüştürülebilir. Böylece IP tabanlı yeni nesil yayın altyapısı mevcut SDI ve HDMI ekipmanlarıyla birlikte kullanılabilir.
- 2 adet SDI video çıkışı
- 1.5G, 3G, 6G ve 12G-SDI desteği
- 1 adet HDMI 2.0 video çıkışı
- Toplam 3 video çıkışı
Talkback ile Profesyonel Ekip İletişimi
Canlı prodüksiyonlarda teknik ekip ve kamera operatörleri arasındaki iletişim büyük önem taşır. ATEM Monitoring Rack Panel 40'ın ön panelinde bulunan 5 pin XLR Talkback bağlantısı, profesyonel yayın iletişim sistemlerine doğrudan erişim sağlar.
Bu özellik özellikle televizyon, spor, konser ve büyük etkinlik prodüksiyonlarında ekip koordinasyonunun merkezi olarak yönetilmesine yardımcı olur.
Bağlantılar
10G SMPTE 2110 IP Ağları
- 2 adet 10G RJ45 Ethernet bağlantısı
- İki ayrı SMPTE 2110 ağı üzerinden IP sinyal akışı
- SMPTE ST 2022-7 uyumlu yedekli iletim desteği
1G Kontrol Ağı
- 1 adet 1G RJ45 Ethernet bağlantısı
- ATEM görüntü mikseri bağlantısı
- NMOS kontrol desteği
Video Giriş ve Çıkışları
- Toplam Video Girişi: 1
- Toplam Video Çıkışı: 3
- SDI Video Çıkışı: 2 adet
- SDI Hızları: 1.5G, 3G, 6G, 12G
- HDMI 2.0 Video Çıkışı: 1 adet
Profesyonel Ses Desteği
SMPTE ST 2110 IP Ses Girişi
10G Ethernet üzerinden alınan her SMPTE ST 2110 IP video sinyal akışında 16 kanal gömülü ses desteği bulunur.
SDI Ses Çıkışları
Tüm SDI video çıkışlarında 16 kanal gömülü ses sunulur.
HDMI Ses Çıkışı
HDMI video çıkışı üzerinden 8 kanal gömülü ses aktarılabilir.
USB-C Bilgisayar Arabirimi
Cihazda bulunan USB-C bağlantısı, kurulum yardımcı yazılımına erişmek ve cihazın yazılım güncellemelerini gerçekleştirmek için kullanılabilir.
Yedekli Güç Altyapısı
ATEM Monitoring Rack Panel 40, profesyonel yayın ortamlarında güvenilirliği artırmak amacıyla 2 adet IEC C14 güç girişine sahiptir. Çift güç bağlantısı, kritik yayın sistemlerinde yedekli güç altyapısı oluşturulmasına imkan tanır.
ATEM Monitoring Rack Panel 40 Kimler İçin Uygun?
Blackmagic Design ATEM Monitoring Rack Panel 40; televizyon kanalları, canlı yayın prodüksiyon şirketleri, OB araçları, spor yayın sistemleri, konser ve etkinlik prodüksiyonları ile SMPTE ST 2110 IP altyapısı kullanan profesyonel yayın merkezleri için geliştirilmiştir.
2RU rack tasarımı içerisinde 40 butonlu ATEM kontrolü, 5 inç LCD monitoring, SMPTE ST 2110, 10G Ethernet, 12G-SDI, HDMI ve talkback özelliklerini bir araya getiren ATEM Monitoring Rack Panel 40, büyük ölçekli IP tabanlı canlı prodüksiyon sistemleri için kapsamlı bir kontrol ve monitoring çözümü sunar.
